19. Indica la força que cal exercir en cadascun dels casos següents:

a) F * Bf = R * Br

400 * 1 = X * 2

400 = 2X

400 / 2 = X

200 = X

b) F * Bf = R * Br

600 * 3 = X * 0'5

1800 = 0'5X

1800 / 0'5 = X

3600 = X

17. Si exerceixes una força de 500N, quina càrrega podràs transportar amb el bolquet de la figura?

F * Bf = R * Br

500 * 1 = X * 0'4

500 = 0'4X

500 / 0'4 = X

1250 = X

16. La grua de la figura ha d'aixecar un palet de sacs de ciment de 5000N. A quina distància de la torre s'ha de situar el palet perquè l'estrucutura no pateixi?

F * Bf / R = Br

10000 * 5 / 5000 = Br

50000 / 5000 = Br

Br = 10 m

2. Calcula la força que s'ha d'excercir per aixecar una carrega de 100N en cada cas:

F= R * Br/Bf

F= 100 * 3/2

F= 100 * 1'5

F= 150 N = 15 Kg

Gift Palanca

http://picasion.com/

8. Identifica el tipus de palanca usada en cada cas.

Tercer Gènere

Segon Gènere

Primer Gènere

1. Indica en les palanques següents on es troba el punt de recolzament, quina és la força i quina la resistència. Assenyala el seu grau.

Tercer Gènere

Primer Gènere

Segon Gènere

Tipus De Palanques

-Palanques de 1r gènere

• El punt de recolzament es troba entre la força i la resistència.
• En funció de longitud dels braços, la força serà més gran, més petita o igual que la resistència.

-Palanques de 2nd gènere

• La resistència es troba entre el punt de recolzament i la força.
• Aquestes palaques tenen avantatge mecànic; és a dir, aplicant poca força es venç una gran resistencia, ja que el braç motor és sempre major que el braç resistent.

-Palanques de 3r gènere

• La força es troba entre el punt de recolzament i la resistència.
• Aquestes palanques tenen desvantatge mecànic; cal aplicar molta força per vèncer poca resistència. En aquest cas el braç motor és menor que el braç resistent.

La Palanca

És una màquina simple capaç de multiplicar la força .

Mecanismos: Bicicleta

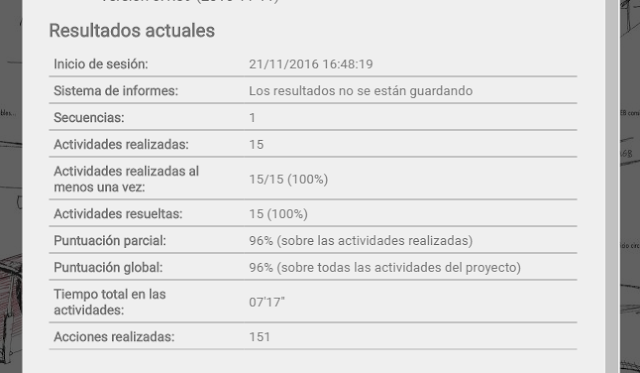

Examen JClic Estrucutres

Cruzigrama Estructures

C

O

L

U

M

N

E

S

E

S

T

R

U

C

T

U

R

A

S

S

R

R

I

T

F

A

P

I

L

A

R

S

N

A

O

C

E

E

B

R

C

B

I

G

U

E

S

L

Ç

I

C

U

T

E

O

Ó

O

E

A

R

C

S

S

M

S

B

Ú

P

L

P

T

I

R

A

N

T

S

E

U

E

L

P

T

O

R

S

S

I

Ó

V

O

L

T

E

S

E

S

L

S

R

I

I

F

L

E

X

I

Ó

N

I

D

L

E

C

I

S

A

L

L

A

M

E

N

T

S

1. Una estructura és un conjunt d'elements capaços de soportar forces i transmetre-les als punts on se suporta per tal que sigui resistent i estable

2.  Anomenem càrregues aquelles forces que actuen sobre una estructura.

3. Els esforços són les forces que apareixen en els elements d'una estructura.

4. Un esforç de tracció es quan sobre ells actuen forces que tendeixen a augmenta-ne la longitud.

5. Un esforç de compressió es quan sobre ells actuen forces que tendeixen a diminuir-ne la longitud.

6. Un esforç de flexió es quan sobre ells actuen forces que tendeixen a doblegar-los.

7. Un esforç de cisallament es quan sobre ells actuen forces que tendeixen a tallar-lo.

8. Un esforç de torsió es quan sobre ells actuen forces que tendeixen a fer girar una secció d'un altre.

9.  Els tirants són cables o barres que suporten esforços de tracció.

10. Els arcs són elements amb forma corba que serveixen per cobrir un buit entre dos pilars.

11. Les columnes o pilars són barres verticals especialment pero soportar esforços de compressió.

12. Els fonaments són la base on es recolza l'estructura.

13. Les bigues són barres horitzontals que suporten esforços de flexió.

14. Estructures estables aquelles que, en aplicar-hi una força al damunt, conserven la seva posició.

15. Estructures inestables aquelles que, en aplicar-hi una força al damunt, no conserven la seva posició.

16. Els perfils són barres de diferents seccions utilizades a l'hora de fabricar estructures.

17. Són estructures massives aquelles en què predomina una gran concentració de material.

18. La volta és una successió de diversos arcs.

19. Les cúpules subjecten  i soporten.

20. Una estructura resistent quan conserva la seva forma en aplicar-li càrregues.
